科研动态 | 北理深汽院张哲鸣团队在废旧锂电池回收领域取得重要进展

低碳社会下，电动汽车正在全球加速发展，越来越多的车企开始由燃油车转向电动车。随着电动汽车的普及，锂电池的使用量会越来越大。

据估计，全球锂离子电池需求预计将从 2022 年的约7000 GWh（超过360万吨）增加到 2030 年的约 4.7 TWh（超过2,460万吨）。锂电池的使用寿命在5-8年，因此在未来几年，报废的锂电池将显著增加。对废旧锂电池进行正确的资源化回收处理不仅可以减轻其对生态环境的危害，还可以防止锂、钴、镍和铜等高价值金属的流失，具有重要的实际意义。

当前，废旧锂电池的回收策略主要是基于火法冶金、湿法冶金或两者组合的工艺路线，其他的回收工艺诸如电化学法、生物法、超声法等，往往受限于其规模化程度，很难应用在实际工业生产中。

为了提高废锂电池中锂的回收率和降低生产成本，近期研究人员开发一种热还原-水浸联合工艺，实现废弃锂电池中锂的优先回收。该工艺反应中，首先采用还原焙烧工艺来处理废正极粉末，其中金属锂转化为水溶性锂盐（如Li2SO4、LiCl、Li2CO3或Li2O），Co（Ni和Mn）被还原为不溶于水的金属或金属氧化物（CoO、Co3O4、NiO、MnO 等），然后通过水浸工序可以实现锂盐与其他金属的高效分离。

为了提高还原焙烧反应的转化效率和金属的分离回收效率，研究人员尝试了不同的还原剂反应，包括碳化焙烧（如废旧石墨或碳、葡萄糖、废旧生物质材料等）、硫化焙烧（H2SO4、(NH4)2SO4、NiSO4等）、氟化焙烧（NH4F等）、氯化焙烧（NH4Cl、HCl、CaCl2等）、硝化焙烧（HNO3）和还原气体焙烧（NH3、H2、CH4等）。这些优先提锂工艺能够实现较高的锂回收率（> 90%），然而，该还原焙烧过程仍然是高能耗的（>500 ℃），并且容易引入杂质（Ca2+、 F-、Cl-和SO42-）会增加后处理的成本。

因而，开发一种环保、节能和低成本的回收方法仍然是锂离子电池可持续发展的重要研究方向之一。

第一/共一作者：王之洲、李泽彪、钟景

通讯作者：刘洁，张哲鸣，卞海东

通讯单位：北京理工大学深圳汽车研究院、苏州科技大学

论文DOI: 10.1016/j.apcatb.2024.123873

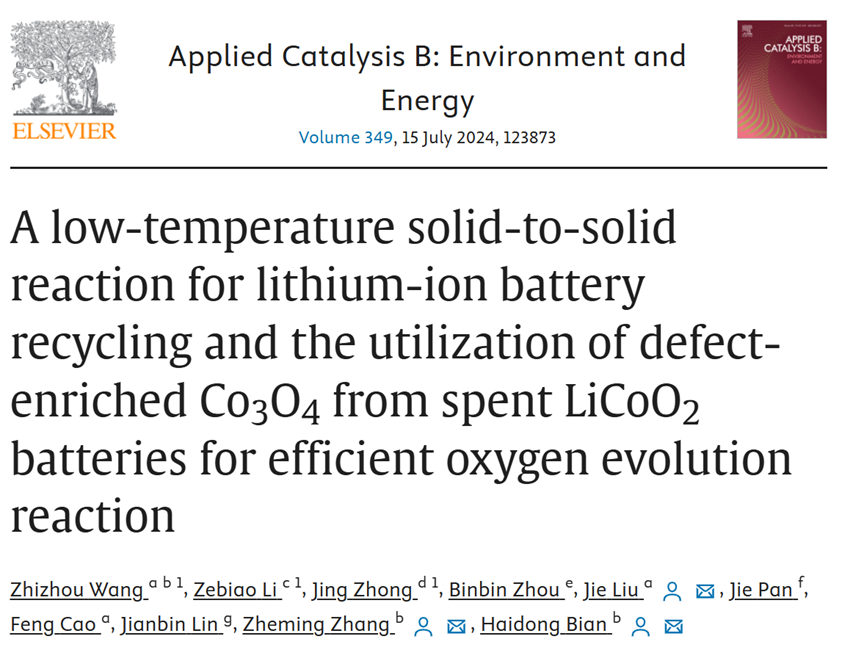

近日，北京理工大学深圳汽车研究院张哲鸣研究员、卞海东副研究员和来自苏州科技大学的刘洁副教授合作，在国际知名期刊Applied Catalysis B: Environment and Energy上发表题为“A low-temperature solid-to-solid reaction for lithium-ion battery recycling and the utilization of defect-enriched Co3O4from spent LiCoO2 batteries for efficient oxygen evolution reaction”的观点文章。

该观点文章通过引入一种简单、易操作的低温固相反应实现了废旧钴酸锂电池的高效回收，同时控制固相反应中间产物草酸钴的热处理工艺，成功制备了富含缺陷的Co3O4材料，并研究了其作为析氧催化剂材料的电化学活性。

本文亮点

基于上述热还原-水浸联合工艺，本研究采用了一种低温固相反应-水浸工艺实现了废旧钴酸锂电池中锂和钴的高效回收。

此外，我们关注到电催化裂解水领域，Co3O4作为一种重要的过渡金属基催化剂材料，作为电化学析氧反应 (OER) 中商用RuO2或IrO2的替代品被广泛研究。

我们将废旧钴酸锂电池中回收得到的Co-基化合物进行简单的热处理，控制其冷却速度（炉冷、空冷、水冷、液氮冷），制备出具有不同缺陷浓度的Co3O4纳米颗粒，该缺陷Co3O4材料在OER中表现出可以类比商用RuO2催化剂的性能，赋予了回收制备Co3O4材料更高的价值。

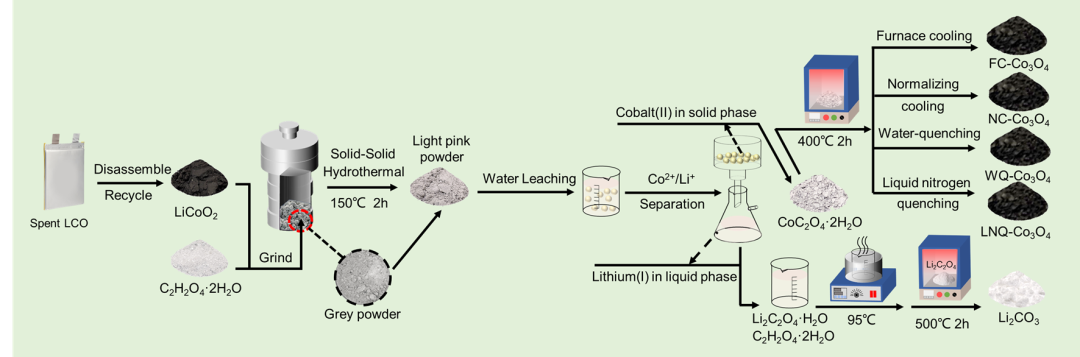

在低温固相反应中，将废旧钴酸锂正极粉末与二水草酸粉末混合，置于反应釜中，加热（>80 ℃）反应后，钴酸锂被转化为水溶性的锂盐和水不溶性草酸钴盐，水浸后，锂盐溶解到水中，草酸钴以固相形式残留在溶液中，过滤后可以实现Co和Li的高效分离。含锂溶液经过简单除杂，蒸发结晶和煅烧之后制备得到纯度较高的碳酸锂；草酸钴经过热处理，控制其在不同介质（炉、空气、水、液氮）中的冷却，制备得到富含缺陷的Co3O4材料，其具体反应流程见图1。

图1. 低温固相反应-水浸工艺回收废旧钴酸锂电池及缺陷Co3O4催化剂材料的制备流程图

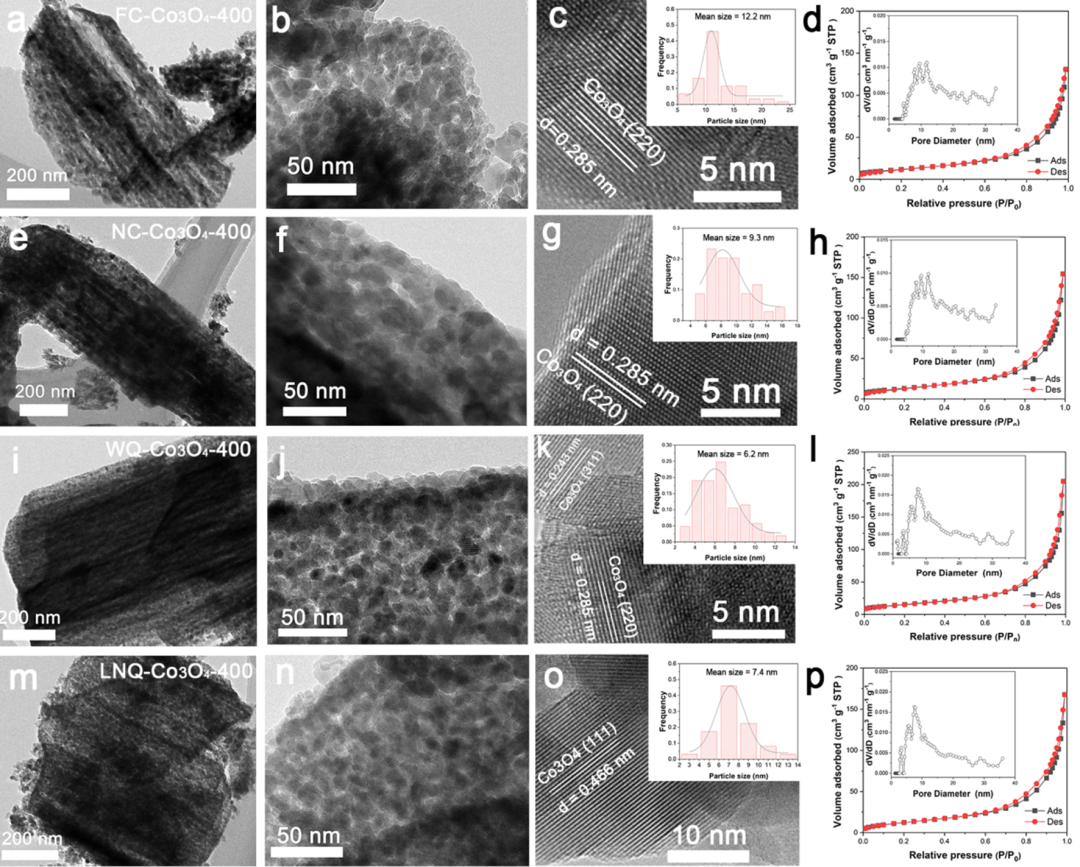

通过TEM形貌和BET表征证实，Co3O4材料经过不同冷却方式后，表现出不同的颗粒大小和比表面积，其中经过水冷后的Co3O4材料具有最小的平均颗粒尺寸（6.2 nm）和最大的比表面积（56.2 m2·g-1）（图2）。

图2. 不同冷却速度下制备得到Co3O4催化剂材料的TEM、HRTEM和BET测试

Co3O4材料中空位缺陷的浓度可以通过Raman峰位置的偏移（图3e）和EPR图谱的强度（图3f）来确定，结果表面经过水冷的Co3O4材料中具有最高浓度的空位缺陷。

图3. Co3O4材料：a) XRD，b) XPS全谱，c) XPS O 1s ，d) XPS Co 2p，e) Raman，f) EPR测试

从废旧钴酸锂中回收得到的不同缺陷Co3O4材料，水冷制备的缺陷Co3O4材料表现出最优异的OER活性（图4），其对应的塔菲尔斜率为55.3 mV dec-1，电流密度在10 mA cm-2 时对应的过电位大小为306 mV，可以类比于商用RuO2催化剂材料。

图4. 催化剂材料OER性能测试

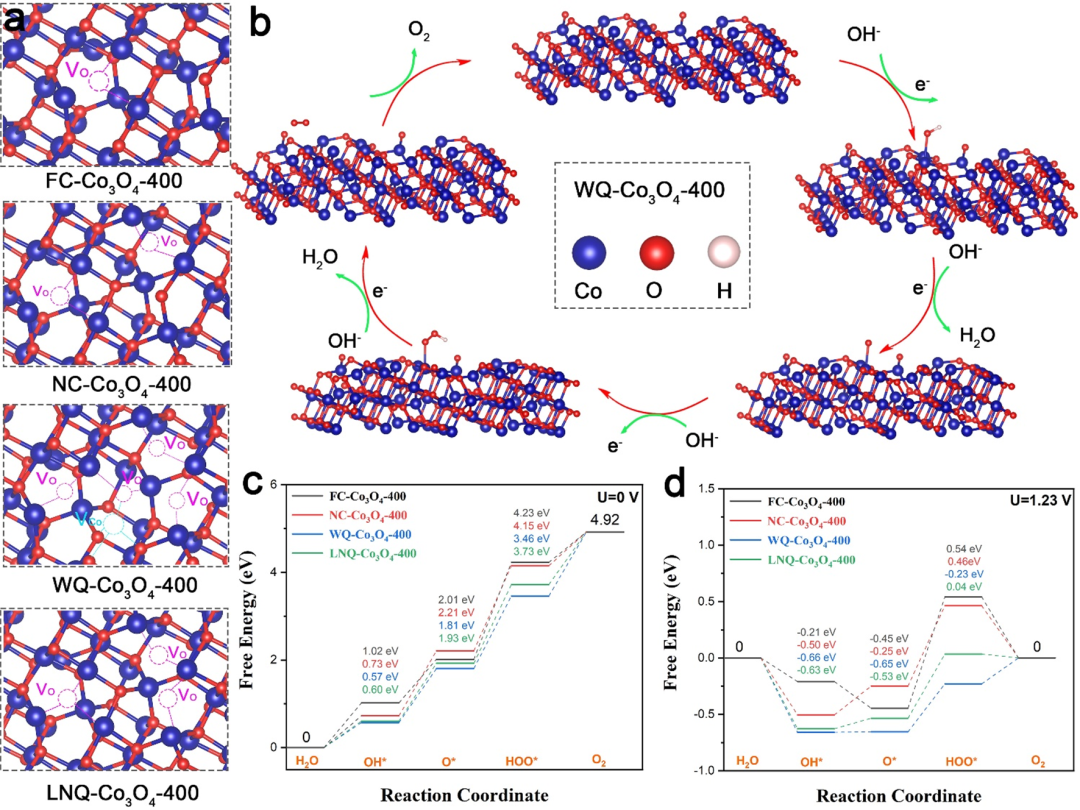

DFT理论计算表明氧空位 (VO)和钴空位 (VCo) 缺陷同时存在的Co3O4材料可以显著降低OER四电子过程中反应中间体的能垒，最终实现高效的OER催化活性。

图5. 缺陷Co3O4材料OER过程的DFT计算结果

总结与展望

综上所述，我们成功的利用一种低温固相反应-水浸联合工艺实现了废旧钴酸锂电池中锂和钴的高效回收，该回收工艺表现出环保、低水耗、低能耗的优点，适合后期规模化生产。

此外，对回收得到的Co3O4材料进行快速冷却，制备得到富含氧空位 (VO)和钴空位 (VCo) 缺陷的催化剂材料，这些缺陷位点的存在，会导致Co3O4晶体结构中不饱和配位位点的产生、变形和电荷重新分布，受调控的电子构型能有效增强活性位点的活性，优化活性位点与中间物种之间的结合能，并最终提高电催化性能。

本工作的展开，为后期基于废旧锂电池材料衍生制备各种催化剂材料提供一种借鉴思路。

作者简介

张哲鸣，博士，研究员。北京理工大学深圳汽车研究院（电动车辆国家工程实验室深圳研究院）动力电池资源化技术研究部部长。深圳市“后备级高层次人才”，深圳市坪山区“聚龙领军人才”。2014年获同济大学博士学位，2015年～2018年在中国科学院深圳先进技术研究院从事博士后研究。主要研究方向为动力电池资源化利用、新型储能材料及器件。主持或参与国家自然科学基金面上、科技部重点研发计划、香港ESS、企业横向委托等多项科研及产业化项目。以通讯/第一作者在Chem. Eng.J.，J. Power Sources等国际期刊发表SCI论文30余篇。申请和授权国内外发明专利40余项。基于研究成果，相关产品被第十九届高交会专家委员会从1000个单位推荐产品中评为“优秀产品奖”。任中国材料与试验团体标准委员会委员、电池及其相关材料领域委员会电池回收及梯次利用技术委员会委员。2018年荣获深圳市南山区“科学传播贡献奖”。

刘洁，博士，苏州科技大学化学与生命科学学院副教授。2011年本科毕业于中国科学技术大学高分子化学专业，2016年于香港城市大学化学系（原生物及化学系）获得博士学位。研究方向包括新型多孔材料（MOFs, COFs等）的设计开发及其应用，电催化材料的制备及水处理材料的研发等，先后在J. Am. Chem. Soc.，Chem. Commun.，Chem. Sci.及Inorg. Chem. 等期刊上发表研究论文20余篇，主持并完成国家自然科学青年基金和江苏省自然科学青年基金等项目。

卞海东，博士，副研究员，北京理工大学深圳汽车研究院，深圳市“高层次人才”，深圳市坪山区“聚龙英才”。2017年毕业于香港城市大学化学材料系，获博士学位，研究方向包括废旧动力电池资源化再生应用，动力锂/钠电池正负极材料的研发以及多功能电催化剂材料的制备，迄今共发表SCI期刊论文40余篇，多篇文章发表在国际高影响因子期刊上，包括Applied Catalysis B: Environmental，J. Power Sources，J. Am. Chem. Soc.，Adv. Funct. Mater.，J. Mater. Chem. A和Chem. Eng. J.等，授权专利3项，其中多项研究成果获得国内外同行高度评价和报道，主持或参与完成国家或地区多项科研项目。

可点击此处访问原文链接。

信息来源 2024-06-27
